Pengontrol bus H100, yang ditujukan untuk persyaratan operasi kecepatan tinggi, kontrol waktu nyata dan aplikasi multi-skenario jalur konveyor, mengintegrasikan generasi otomatis konveyor
topologi garis dan produk tekanan nol antara bagian dengan menggunakan algoritma kontrol tepi, komunikasi bus dan teknologi Internet of Things.Fungsi seperti pemutaran (ZPA) dan konfigurasi parameter satu klik sangat memperpendek waktu debugging di tempat.
Antarmuka sensor tipe pegas digunakan, dan kabel listrik mengadopsi metode akses tusukan untuk memfasilitasi pemasangan dan implementasi di lokasi.
Bus Ethernet industri dapat mengirimkan berbagai data operasi motor dan status sistem,memberikan jaminan dasar untuk layanan nilai tambah seperti analisis statistik dan pemeliharaan peralatan yang dapat diprediksi.

Motor drive dan kontrol berdasarkan protokol bus Ethernet industri

Dukungan protokol seperti Profinet I/O, Ethernet I/P, CC-Link IEF Basic dan Modbus TCP
Penggerak dan kontrol motor 4 arah
sensor fotoelektrik saluran (dapat diperluas menjadi 8 saluran)
Total 4 saluran IO khusus, yang dapat digunakan untuk menghubungkan tombol, lampu alarm atau PLC, dll.
Logika kontrol ZPA bawaan
Sumber daya 48V/24V dan sumber daya logika 24V ASI flat line puncture access
Antarmuka sensor 4-pin
WIN motor antarmuka khusus
Sensor NPN/PNP identifikasi otomatis
Antarmuka Ethernet RJ45
Mengkonfigurasi parameter melalui Ethernet atau Bluetooth
Sistem dapat diatur secara independen atau terhubung ke sistem kontrol PLC

Parameter teknis pengontrol bus H100 ZPA berdasarkan protokol bus Ethernet industri

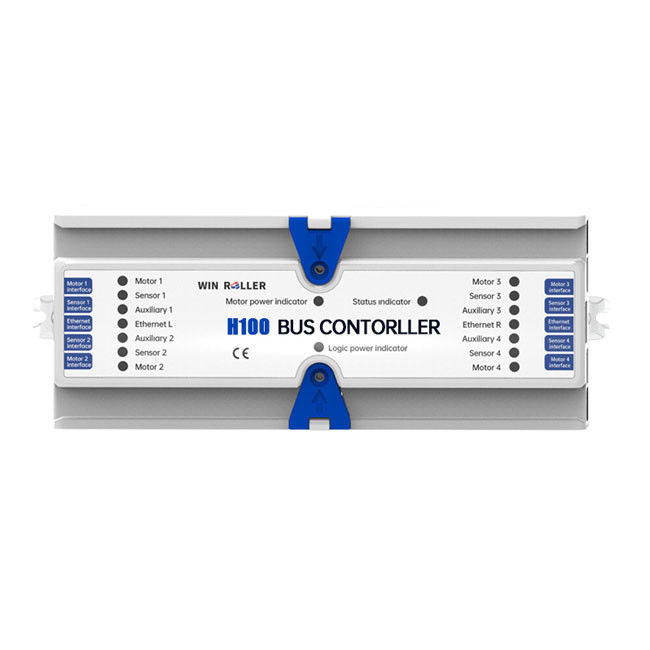

H100 Bus Controller
Sumber Daya	Tegangan nominal	Sumber Daya: 48/24VDC
		Daya Logis: 24VDC
	Arus yang tenang	0.15A
	Arus puncak	20A < 1ms (Setiap motor)
Indikasi LED		Motor, sensor, catu daya, jaringan, status
Perlindungan Daya		Perlindungan polaritas listrik kebalikan, perlindungan overvoltage dan undervoltage
Perlindungan atas suhu		Kartu kontrol 90°C, motor 105°C
Antarmuka daya		ASI standar lubang kawat datar
Antarmuka motor		WinRoller antarmuka khusus
antarmuka sensor		Kepala laki-laki 4 ′pin dengan beban pegas
Antarmuka Jaringan		RJ45
Kondisi	Suhu Lingkungan	-20 sampai 40°C
	Kelembaban Lingkungan	≤ 90% kelembaban relatif (tidak ada kondensasi)
	Kondisi Gas	Tidak ada gas korosif
	Amplitudo Getaran	≤1,0G

Motor yang berlaku	Seri DGBL60
Sensor yang berlaku	PNP/NPN jenis pantulan difus, pantulan cermin
Kabel listrik yang berlaku	Kabel datar AS-Interface
