Nama merek: | Winroller |

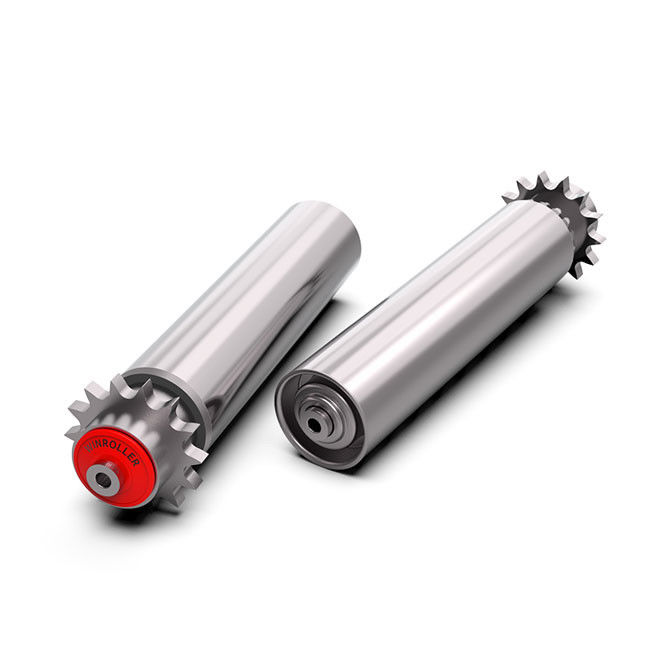

Model Number: | Winroller Konveyor Baja Galvanis Didorong Roller Torsi Transfer Besar Dengan Sproket |
MOQ: | 1 batang |
Harga: | Contact Us |
Rincian kemasan: | Kasus kayu |
Ketentuan Pembayaran: | TT, L/C |
Conveyor gravitasi adalah metode transportasi barang yang paling populer dan sederhana. Roller tidak bertenaga. Barang dipindahkan dan diangkut oleh gravitasi atau kekuatan manusia.Biasanya diatur secara horizontal atau menurun.
Pengaturan horizontal:
Barang-barang dipindahkan dengan kekuatan manusia. cocok untuk transportasi produk berat ringan, jarak pendek dan pekerjaan jarang.
Pengaturan yang ditolak:
Barang diangkut ke arah penurunan oleh gaya gravitasi. Meningkatkan berat barang dan sudut penurunan meningkatkan kecepatan barang.
※ Pengelasan roda gigi baja dan tabung lingkaran penuh
※ Kekuatan tinggi, torsi transfer besar
※ Desain rumah baja bantalan, indah, tenang
※ Flang panduan diatur untuk memastikan transmisi linier dan posisi
Catatan:
Cocok untuk lingkungan -20°C ~ +80°C
Ini memiliki kekuatan tinggi, torsi transfer yang besar dan memenuhi persyaratan untuk transportasi tugas berat.
Diameter pipa dan ketebalan dinding | Bantalan | Pusat sumbu | Roda rantai | Bahan rol | |||
Galvanisasi baja karbon | Tidak berkarat | ||||||
φ50*1.5 | 6001/6002 | φ12/15 | 08B11T/08B14T | √ | √ | ||
φ50*2.0 | 6001/6002 | φ12/15 | 08B11T/08B14T | √ | |||
φ60*2.0 | 6001/6002 | φ12/15 | 08B14T | √ | √ | ||
φ60*3.0 | 6002 | φ15 | 08B14T | √ | |||
φ76*3.0 | 6202/6204 | φ15/20 | 10A13T | √ | √ | ||
φ76*4.0 | 6204 | φ20 | 10A13T | √ | |||
φ80*3.0 | 6204 | φ20 | 10A15T | √ | |||
φ89*3.0 | 6204 | φ20 | 10A15T | √ | |||
φ89*4.0 | 6204 | φ20 | 10A15T | √ |
Ukuran las flange
Mode | D | DF | H |
Pengelasan | φ60 | φ120 | 12 |
φ76 | φ135 | 16.5 | |
φ89 | φ150 | 18 | |
Mengunci | φ76 | φ138/φ195 | 23 ((aluminium) |
Diagram penggerak rantai ganda
